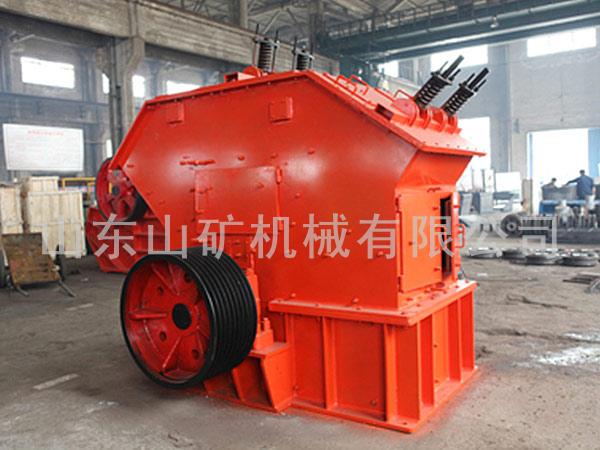

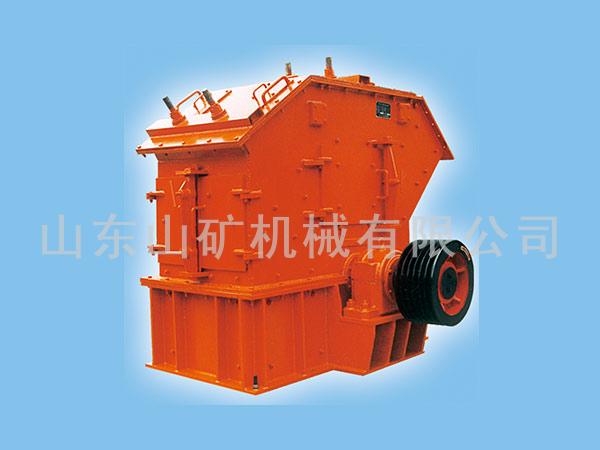

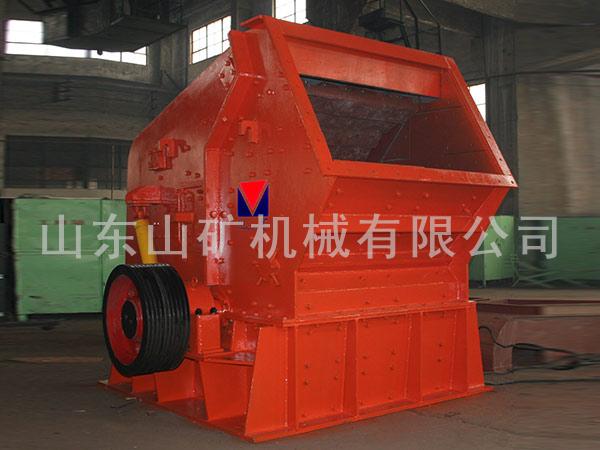

PF系列反擊式破碎機
PF系列反擊式破碎機
反擊式破碎機屬于以沖擊作用為主來破碎脆性物料的機器，故常被稱為沖擊式破碎機。沖擊式破碎機與以擠壓作用為主的破碎機，如顎式、園錐和輥式破碎機等相比，有以下的特征：
A．破碎比大。沖擊式破碎機的破碎比可達到50以上，而顎式、園錐和輥式破碎機很難超過20。
B．產品顆粒好。在沖擊作用下，被破碎物料往往沿著其最脆弱層面碎裂，這種選擇性破碎法，其顆粒呈立方體形態的概率較高，故沖擊式破碎機產品的針片狀百分比含量可低于10％，而顎式、園錐和輥式等破碎機產品的針片狀百分比含量會高于15％。于是，在需要立方體顆粒的場合。例如，高等級公路的防滑路面，通常采用沖擊式破碎機來作為終破設備，生產混凝土骨料,上述特點，使沖擊式破碎機在眾多的破碎機械中占有重要地位。
缺點 ：由于反沖擊式破碎機是采用沖擊原理破碎物料，其打擊件，如：板錘、反擊板等，在使用中磨損較快。
為改變這一缺陷，我公司對反擊式破碎機，在腔形設計、轉子結構上進行優化設計，改進板錘裝夾方式，開發出了適用硬巖破碎的高耐磨的板錘材料。根據用途，反擊式破碎機發展為I型II型III型。I型用于混凝土石灰石等中硬物料的破碎，II型III型用于硬巖破碎，可破碎抗壓強度達300MPa的玄武巖、安山巖等堅硬物料，并達到19.6mm以下的級配石料。其針片狀百分比含量小于10％。目前有很多臺在各地使用中，解決了高速公路建設中的一大難題。
反擊式破碎機性能特點及產品優勢:
在總結眾多用戶現場反饋的信息的基礎上，通過對比分析國內外機型，對轉子結構優化設計，轉子體與軸采用脹套聯接，降低了軸和孔的制造公差的精度，轉子體與軸安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可且調整方便。
2、設計中增加了勻整篩板能夠起到分級和破碎過達顆粒的作用，產品粒度分布范圍較窄，產品粒度較均勻。

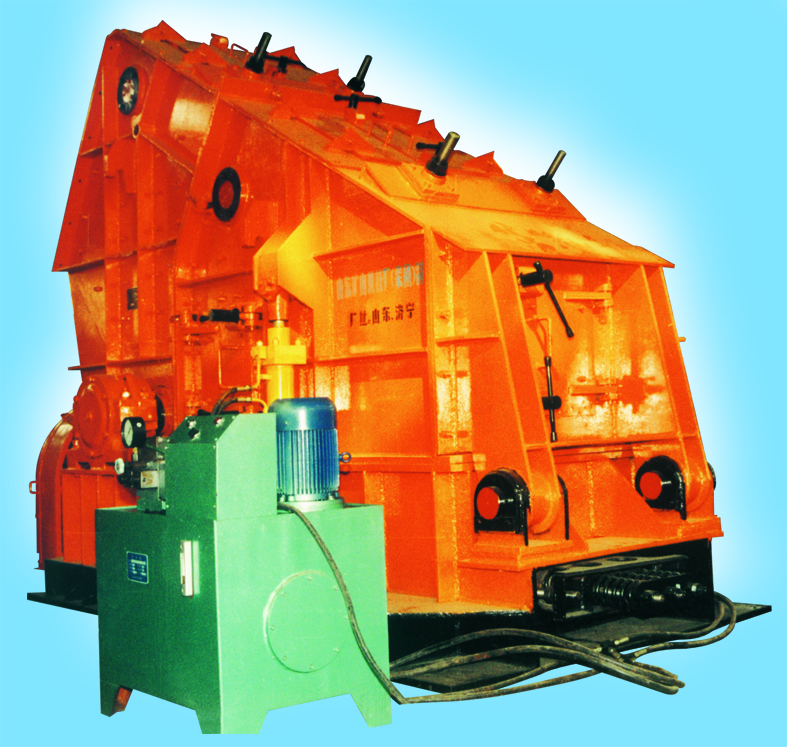

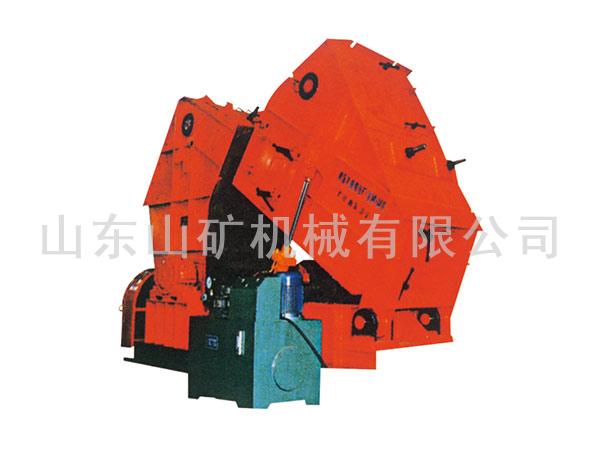

3、本設備采用液壓調整和保護的結構形式，板錘與反擊板之間的間隙可以通過液壓系統進行調節，從而保證物料顆粒均勻，減少了超?，F(xiàn)象。
4、板錘采用復合鑄造技術加入耐磨合金材料，在耐磨性，抗沖擊性，硬度等方面都有較大提高。
PF1315型反擊式破碎機是我公司2007年所承擔的山東省創新計劃項目，并于2007年12月份通過了專家鑒定驗收。
PF-I型反擊式破碎機基本參數表:
|
型 號 |
規 格 |
最大進料邊長 |
生產能力 |
功率 |
|
出料粒度 |
外型尺寸(長×寬×高) Dimensions |
|
PF-0504 |
Φ500×400 |
100 |
4-8 |
7.5 |
1350 |
0-20 |
1425×1570×1010 |
|
PF-0707 |
Φ750×700 |
200 |
15-25 |
37 |
3642 |
0-25 |
2400×1710×1620 |
|
PF-1007 |
Φ1000×700 |
250 |
20-30 |
37 |
6000 |
0-30 |
2320×1200×1642 |
|
PF-1210 |
Φ1250×1000 |
250 |
40-80 |
95 |
15250 |
0-50 |
3357×2280×2460 |
PF-II型強力反擊破碎機:
|
型 號 |
規 格 |
最大進料邊長 |
生產能力 |
功率 |
|
外型尺寸(長×寬×高) Dimensions |
|
PF-0808 Ⅱ |
Φ830×800 |
250 |
15-30 |
37-55 |
7500 |
3300×1741×1611 |
|
PF-1007 Ⅱ |
Φ1000×700 |
300 |
20-40 |
55-75 |
9900 |
2400×1200×1624 |
|
PF-1010 Ⅱ |
Φ1000×1000 |
300 |
30-60 |
75-90 |
12720 |
3500×2100×1756 |
|
PF-1210 Ⅱ |
Φ1250×1000 |
300 |
70-110 |
95-160 |
14100 |
3357×2280×2460 |
|
PF-1214 Ⅱ |
Φ1250×1400 |
300 |
100-160 |
132-180 |
18600 |
4000×2890×2700 |
PF-Ⅲ型強力反擊破碎機：
|
型 號 |
規 格 |
最大進料邊長 |
生產能力 |
功率 |
|
外型尺寸(長×寬×高)Dimensions |
|
PF-0808 Ⅲ |
Φ830×800 |
250 |
10-30 |
37-55 |
7110 |
3300×1741×1611 |
|
PF-1007 Ⅲ |
Φ1000×700 |
250 |
20-40 |
55-75 |
82400 |
2357×1200×1624 |
|
PF-1010 Ⅲ |
Φ1000×1000 |
250 |
30-60 |
75-90 |
11170 |
3500×2100×1756 |
|
PF-1210 Ⅲ |
Φ1250×1000 |
300 |
60-110 |
95-132 |
13221 |
3357×2280×2460 |
|
PF-1214 Ⅲ |
Φ1250×1400 |
300 |
70-140 |
132-180 |
17430 |
4000×2890×2700 |
PFD型煤用反擊式破碎機:
|
型號Type |
PFD0707 |
PFD1108 |
PFD1112 |
PFD1414 |
PFD1418 |
PFD1818 |
|
轉子直徑Rotor dia. |
750 |
1100 |
1100 |
1450 |
1450 |
1800 |
|
轉子長度Rotor length |
700 |
850 |
1200 |
1400 |
1800 |
1800 |
|
最大給料粒度 |
＜200 |
＜200 |
＜200 |
＜300 |
＜300 |
＜300 |
|
排料粒度Outlet grain size |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
|
生產能力（t/h）Capacity |
40-60 |
90-110 |
180-220 |
280-320 |
480-520 |
700-800 |
|
轉子線速度（m/s） |
38 |
35 |
34 |
36 |
36 |
35 |
|
電動機功率Power |
37 |
80 |
155 |
280 |
330 |
500 |
|
外形尺寸（長×寬×高） |
2513×1690×1540 |
3615×2330×2100 |
3615×2330×2100 |
4605×2800×2490 |
5088×2800×2490 |
5408×2850×3300 |
|
重量Weight |
3350 |
6300 |
8753 |
16660 |
20600 |
27000 |
PFJ型焦用反擊式破碎機:
|
型 號 |
PFJ0707 |
PFJ1108 |
PFJ1112 |
|
轉子直徑 |
750 |
850 |
1100 |
|
轉子長度 |
700 |
850 |
1250 |
|
最大給料粒度 |
＜100 |
＜80 |
＜80 |
|
排料粒度 |
≤3 |
≤3 |
≤3 |
|
生產能力(t/h) |
40-60 |
90-110 |
180-200 |
|
轉子線速度(m/s) |
50 |
56 |
56 |
|
電動機功率 |
55 |
130 |
240 |
|
外形尺寸(長×寬×高) (mm) |
2410×1700×1540 |
3165×2330×2100 |
3615×2330×2100 |
|
重量 |
3618 |
6400 |
8466 |
2PF雙轉子反擊式破碎機參數：
|
型號Type |
2PF1010 |
2PF1212 |
|
轉子直徑Rotor dia. |
1000 |
1250 |
|
轉子長度Rotor length |
1000 |
1250 |
|
主軸轉速(r.p.m.) |
第一轉子First rotor574 |
第一轉子First rotor530 |
|
最大給料塊度 |
450 |
850 |
|
出料粒度 Outlet grain size |
＜20 |
＜25 |
|
功率Power |
第一轉子First rotor574 |
第一轉子First rotor530 |
|
產量(t/h) Capacity |
50-70 |
100-140 |
|
重量Weight |
22325 |
53000 |
